Các bước tách khuôn Proe

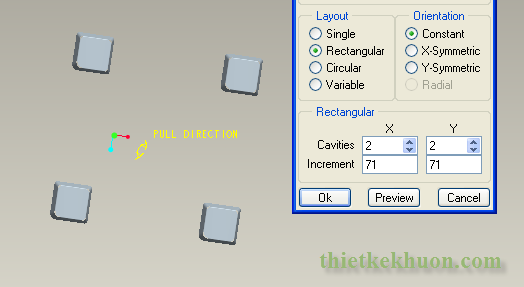

• Bước 1: nhập sản phẩm vào môi trường tách khuôn và bbos trí như hình vẽ bằng lệnh pattern .

• Bước 2:Vì sản phẩm được chế tạo từ nhựa ABS nên ta nhân độ co rút của loại nhựa của sản phẩm này là 0,01 bằng lệnh shrinkage. Sau khi nhân kích thước chi tiết thay đổi lớn hơn một tí:

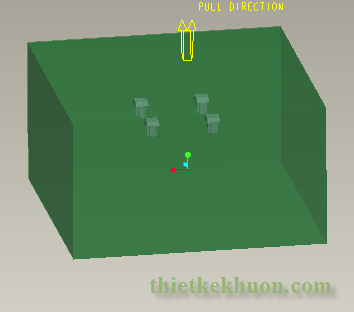

• Bước 3: tạo phôi dùng lệnh Model create workpiece

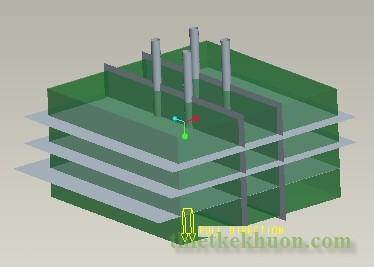

• Bước 4:dùng lệnh surface để tạo mặt phân khuôn.

• Bước 5: dùng lệnh mold volumesplit để tạo các tấm khuôn :

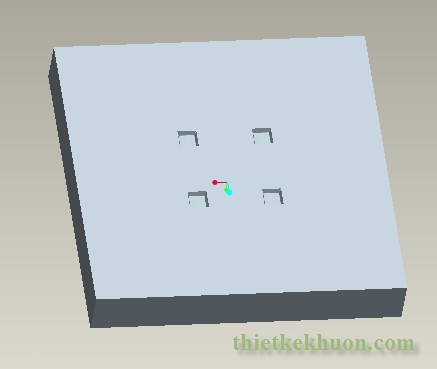

Tấm  cái

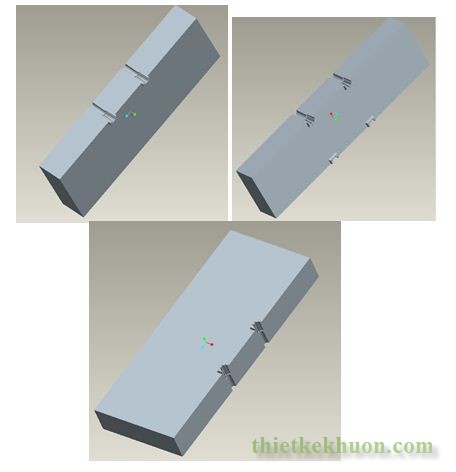

• Ở đây khí tách khuôn đực để dễ cho việc chế tạo chúng ta tách khuôn đục ra thành 3 khuôn trái, giữa và phải như hình vẽ:

Tấm trên

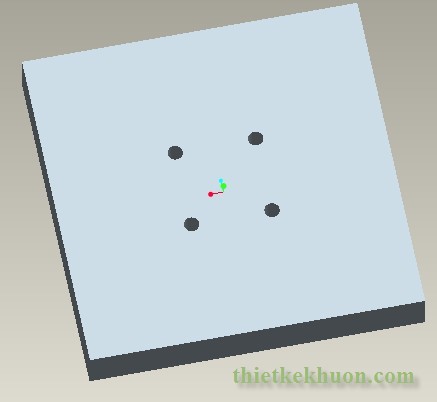

Tấm đở lõi

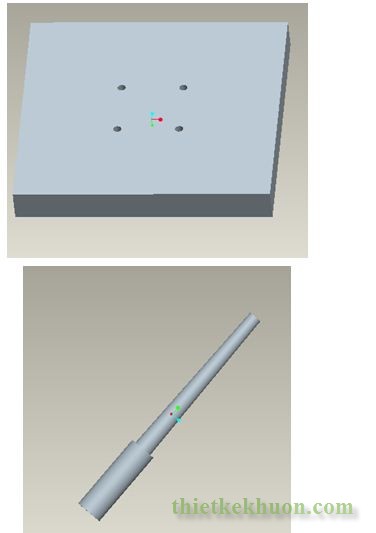

4 lõi

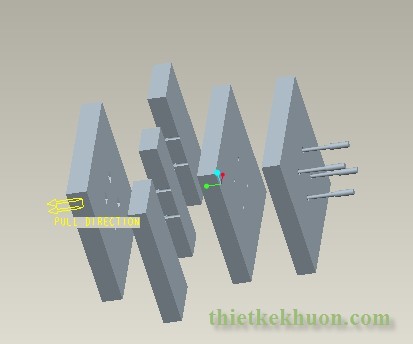

Tổng thể:
